| उत्पत्ति के प्लेस: | हांग्जो, चीन |
| ब्रांड नाम: | Talilian |
| प्रमाणन: | ISO,CE |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | लकड़ी के मामले |
| प्रसव के समय: | भुगतान के 1 महीने बाद |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 पीसी |
| हालत: | नई | उत्पादन दर: | 100% |
|---|---|---|---|
| शुद्धता: | 99.6% | प्रकार: | स्किड माउंटेड |
| क्षमता: | 3-200nm3 / एच | गारंटी: | 1 साल |
| सामग्री: | कार्बन स्टील | उत्पत्ति का स्थान: | हांग्जो, चीन |
| प्रमुखता देना: | oxygen concentrator spare parts,oxygen tank parts |
||

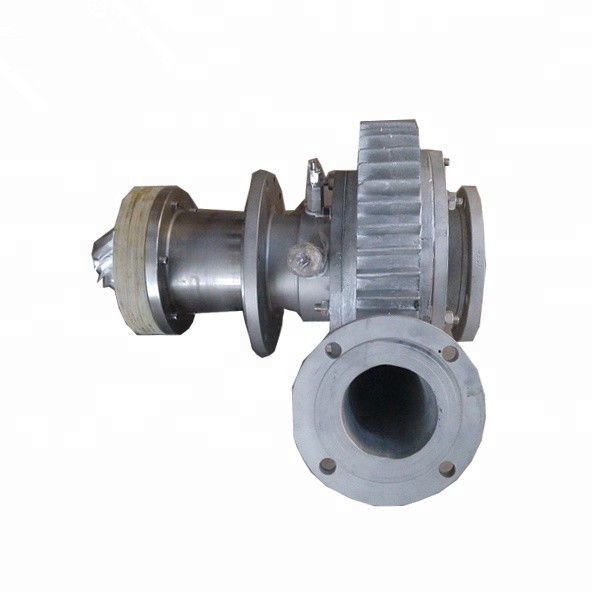

3-200nm3 / एच ऑक्सीजन प्लांट स्पेयर पार्ट्स स्किड माउंटेड क्रायोजेनिक टर्बो एक्सपैंडर
1.description
एक टर्बोफैन्डर, जिसे टर्बो-विस्तारक या विस्तार टरबाइन के रूप में भी जाना जाता है, एक केन्द्रापसारक या अक्षीय-प्रवाह टरबाइन है , जिसके माध्यम से एक उच्च दबाव गैस का उपयोग काम करने के लिए किया जाता है जो अक्सर कंप्रेसर या जनरेटर को चलाने के लिए उपयोग किया जाता है ।
चूँकि कार्य को उच्च दबाव वाली गैस से निकाला जाता है, इसलिए विस्तार को एक आयन्ट्रोपिक प्रक्रिया (यानी, एक स्थिर- एन्ट्रापी प्रक्रिया) द्वारा अनुमानित किया जाता है , और टरबाइन से कम दबाव वाली निकास गैस बहुत कम तापमान पर , −150 ° होती है ऑपरेटिंग दबाव और गैस गुणों के आधार पर, सी या कम। विस्तारित गैस का आंशिक द्रवीकरण असामान्य नहीं है।
Turboexpanders औद्योगिक प्रक्रियाओं में प्रशीतन के स्रोतों के रूप में बहुत व्यापक रूप से उपयोग किया जाता है जैसे कि प्राकृतिक गैस से इथेन और प्राकृतिक-गैस तरल पदार्थ (NGL) की निकासी , गैसों का द्रवीकरण (जैसे ऑक्सीजन , नाइट्रोजन , हीलियम , आर्गन और क्रिप्टन ) और अन्य कम-तापमान प्रक्रियाएं।
Turboexpanders वर्तमान में ऑपरेशन रेंज में 750 W से लगभग 7.5 MW (1 hp से लगभग 10,000 hp) आकार में है।
2. आवेदन
कच्चे प्राकृतिक गैस में मुख्य रूप से मीथेन (सीएच 4 ), सबसे छोटा और सबसे हल्का हाइड्रोकार्बन अणु, साथ ही साथ एथेन (C 2 H 6 ), प्रोपेन (C 3 8 8 ), सामान्य ब्यूटेन ( n ) जैसी भारी मात्रा में भारी हाइड्रोकार्बन गैसें होती हैं। -सी ४ एच १० ), आइसोब्यूटेन ( आई- सी ४ एच १० ), पंचकोण और उससे भी उच्च -आणविक-द्रव्यमान हाइड्रोकार्बन। कच्ची गैस में विभिन्न मात्रा में एसिड गैसों जैसे कार्बन डाइऑक्साइड (सीओ 2 ), हाइड्रोजन सल्फाइड (एच 2 एस) और मेथेनेथिओल (सीएच 3 एसएच) और इथेनथियोल (सी 2 एच 5 एसएच) जैसे मर्कैप्टैन होते हैं ।
जब समाप्त उत्पादों ( प्राकृतिक-गैस प्रसंस्करण देखें ) में संसाधित किया जाता है , तो इन भारी हाइड्रोकार्बन को सामूहिक रूप से एनजीएल (प्राकृतिक-गैस तरल पदार्थ) के रूप में संदर्भित किया जाता है। एनजीएल के निष्कर्षण में अक्सर एक टर्बोप्रैंडर [7] और एक निम्न-तापमान आसवन स्तंभ (जिसे एक डिमेथेनाइज़र कहा जाता है) शामिल होता है जैसा कि चित्र में दिखाया गया है। डिमैनेटाइज़र को इनलेट गैस को पहले हीट एक्सचेंजर (एक कोल्ड बॉक्स के रूप में संदर्भित) में C51 ° C तक ठंडा किया जाता है, जो इनलेट गैस को आंशिक रूप से संघटित करता है। परिणामी गैस-तरल मिश्रण फिर एक गैस धारा और एक तरल धारा में अलग हो जाता है।
गैस-तरल विभाजक से तरल धारा एक वाल्व के माध्यम से बहती है और 62 बार से 21 बार (6.2 से 2.1 एमपीए) के एक निरपेक्ष दबाव से थ्रॉटलिंग विस्तार से गुजरती है , जो एक इंथेलेपिक प्रक्रिया है (यानी, एक निरंतर- थैलेपी प्रक्रिया) धारा in51 ° C से लगभग C81 ° C तक धारा का तापमान कम करने के परिणामस्वरूप धारा विध्वंसकारी में प्रवेश करती है।
गैस-तरल विभाजक से गैस धारा टर्बोपाक्सैंडर में प्रवेश करती है, जहां यह 62 बार से 21 बार (6.2 से 2.1 एमपीए) के एक निरपेक्ष दबाव से एक आइसेंट्रोपिक विस्तार से गुजरती है जो गैस प्रवाह के तापमान को लगभग −51 ° C से लगभग कम करती है - 91 डिग्री सेल्सियस के रूप में यह आसवन भाटा के रूप में काम करने के लिए विध्वंसक में प्रवेश करती है ।
डिमेन्थेनाइज़र के शीर्ष ट्रे से तरल (लगभग )90 ° C पर) को कोल्ड बॉक्स के माध्यम से रूट किया जाता है, जहाँ इसे लगभग 0 ° C तक गर्म किया जाता है क्योंकि यह इनलेट गैस को ठंडा करता है, और फिर डिमेटेनाइज़र के निचले भाग में वापस आ जाता है। । डिमेटेनाइज़र के निचले खंड (लगभग 2 डिग्री सेल्सियस पर) से एक और तरल धारा कोल्ड बॉक्स के माध्यम से रूट की जाती है और लगभग 12 डिग्री सेल्सियस पर डीमेथेनाइज़र पर लौट आती है। वास्तव में, इनलेट गैस डिमैनेटाइज़र के निचले भाग को "रीबिल" करने के लिए आवश्यक ऊष्मा प्रदान करती है, और टर्बोपेसेन्डर डिमैनेटाइज़र के शीर्ष में भाटा प्रदान करने के लिए आवश्यक गर्मी को हटा देता है।
Han90 ° C पर डिमैथाइन्ज़र से ओवरहेड गैस उत्पाद को संसाधित गैस द्वारा प्राकृतिक उपभोक्ताओं को वितरण के लिए उपयुक्त गुणवत्ता वाली प्राकृतिक गैस संसाधित किया जाता है । इसे कोल्ड बॉक्स के माध्यम से रूट किया जाता है, जहां इसे गर्म किया जाता है क्योंकि यह इनलेट गैस को ठंडा करता है। फिर इसे टर्बोपेक्जेंडर द्वारा संचालित गैस कंप्रेसर में और वितरण पाइपलाइन में प्रवेश करने से पहले एक इलेक्ट्रिक मोटर द्वारा संचालित दूसरे चरण के गैस कंप्रेसर में संपीड़ित किया जाता है ।
डिमेन्थाइज़र से निचला उत्पाद भी कोल्ड बॉक्स में गर्म किया जाता है, क्योंकि यह इनलेट गैस को ठंडा करता है, इससे पहले कि यह एनजीएल के रूप में सिस्टम को छोड़ देता है।
| शर्त | नया |
| प्रकार | स्किड माउंटेड |
| क्षमता | 3-200nm3 / एच |
| पवित्रता | 99.60% |
| सामग्री | कार्बन स्टील |
| गारंटी | 1 साल |
| उत्पादन दर | 100% |
| उत्पत्ति का स्थान | हांग्जो, चीन |
व्यक्ति से संपर्क करें: Mr. Yao junming
