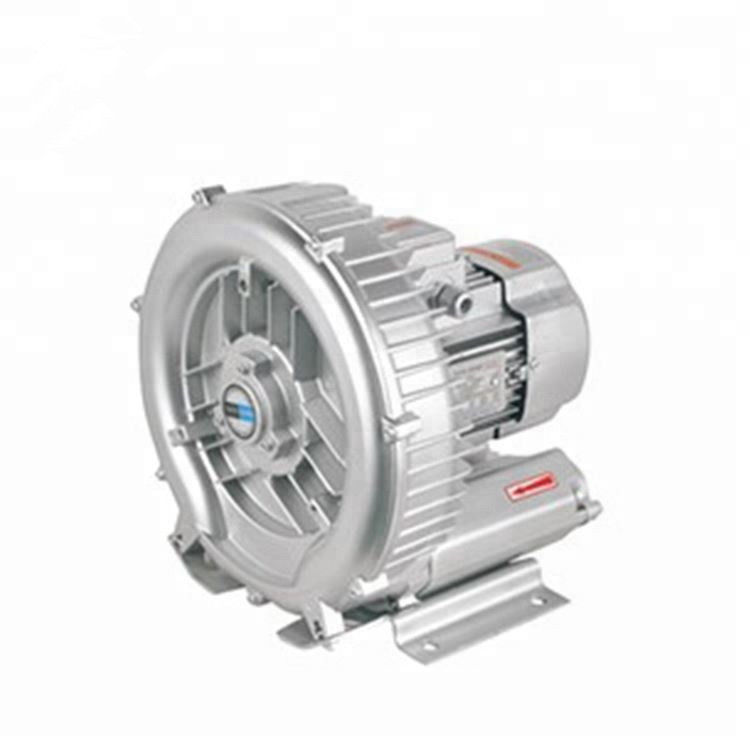

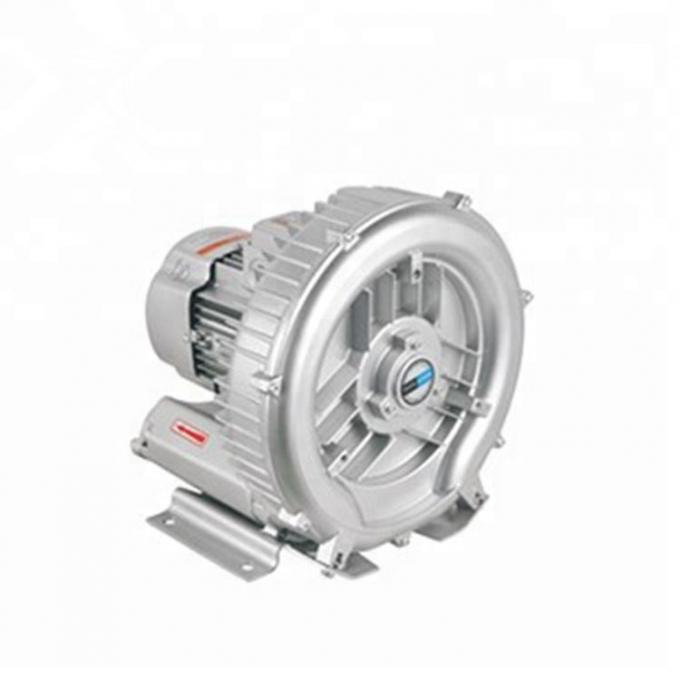

JGR150VH - एन ऑक्सीजन प्लांट स्पेयर पार्ट्स 15m3 / मिन रूट्स ऑयलफ्री ब्लोअर

JGR150VH - एन ऑक्सीजन प्लांट स्पेयर पार्ट्स 15m3 / मिन रूट्स ऑयलफ्री ब्लोअर

1.description

एक केन्द्रापसारक पंखा चलती हवा या अन्य गैसों के लिए एक यांत्रिक उपकरण है । शब्द "ब्लोअर" और "गिलहरी पिंजरे का पंखा", (क्योंकि यह हम्सटर व्हील की तरह दिखता है ), अक्सर समानार्थक शब्द के रूप में उपयोग किया जाता है। ये पंखे घूर्णन करने वाले आवेगों के साथ एक वायु धारा की गति और मात्रा बढ़ाते हैं ।

केन्द्रापसारक प्रशंसक हवा की धारा की मात्रा को बढ़ाने के लिए आवेगों की गतिज ऊर्जा का उपयोग करते हैं , जो बदले में उन्हें नलिकाओं, डैम्पर्स और अन्य घटकों के कारण प्रतिरोध के खिलाफ ले जाता है। केन्द्रापसारक प्रशंसक हवा के रेडियल को विस्थापित करते हैं, वायु प्रवाह की दिशा (आमतौर पर 90 °) को बदलते हैं। वे मजबूत, शांत, विश्वसनीय और कई प्रकार की परिस्थितियों में काम करने में सक्षम हैं। केन्द्रापसारक प्रशंसक निरंतर विस्थापन डिवाइस या निरंतर वॉल्यूम डिवाइस हैं, जिसका अर्थ है कि एक स्थिर प्रशंसक गति पर, एक केन्द्रापसारक प्रशंसक एक स्थिर द्रव्यमान के बजाय हवा की अपेक्षाकृत निरंतर मात्रा को स्थानांतरित करता है। इसका मतलब यह है कि एक सिस्टम में वायु का वेग स्थिर होता है, भले ही पंखे के माध्यम से द्रव्यमान प्रवाह दर न हो। केन्द्रापसारक प्रशंसक सकारात्मक विस्थापन उपकरण नहीं हैं और केन्द्रापसारक प्रशंसकों के पास कुछ फायदे और नुकसान हैं जब सकारात्मक-विस्थापन ब्लोअर के साथ विपरीत होता है: केन्द्रापसारक प्रशंसक अधिक कुशल होते हैं, जबकि सकारात्मक-विस्थापन ब्लोअर की कम पूंजी लागत हो सकती है। केन्द्रापसारक प्रशंसक सबसे अधिक उपयोग किए जाने वाले प्रशंसकों में से एक है। केन्द्रापसारक प्रशंसक आज तक HVAC उद्योग में उपयोग किए जाने वाले सबसे अधिक प्रचलित प्रकार के पंखे हैं। वे अक्सर अक्षीय प्रशंसकों की तुलना में सस्ता और निर्माण में सरल होते हैं। इनका उपयोग गैस या सामग्री के परिवहन और इमारतों और वाहनों के लिए वेंटिलेशन सिस्टम में किया जाता है। वे औद्योगिक प्रक्रियाओं और वायु प्रदूषण नियंत्रण प्रणालियों के लिए भी अच्छी तरह से अनुकूल हैं।

केन्द्रापसारक पंखे में एक ड्रम आकार होता है जो एक हब के चारों ओर कई पंखे ब्लेड से बना होता है। जैसा कि एनिमेटेड चित्र में दिखाया गया है, हब प्रशंसक आवास में बीयरिंगों में घुड़सवार एक ड्राइवशाफ्ट को चालू करता है । पंखे के पहिये के किनारे से गैस प्रवेश करती है , 90 डिग्री तक मुड़ जाती है और केन्द्रापसारक बल के कारण तेज हो जाती है क्योंकि यह पंखे के ब्लेड के ऊपर से बहती है और पंखे के आवास से बाहर निकल जाती है।

2.constructure

एक केन्द्रापसारक प्रशंसक के मुख्य भाग हैं:

1. फैन आवास
2. impellers
3. इनलेट और आउटलेट नलिकाएं
4. ड्राइव शाफ्ट
5. ड्राइव तंत्र

उपयोग किए जाने वाले अन्य घटकों में बियरिंग , कपलिंग , इम्पेलर लॉकिंग डिवाइस, फैन डिस्चार्ज केसिंग, शाफ्ट सील प्लेट आदि शामिल हो सकते हैं ।

ड्राइव तंत्र

फैन ड्राइव से पंखे के पहिये (इम्पेलर) की गति निर्धारित होती है और यह गति किस हद तक विविध हो सकती है। तीन मूल प्रकार के फैन ड्राइव हैं।

निर्देशक

पंखे के पहिये को एक इलेक्ट्रिक मोटर के शाफ्ट से सीधे जोड़ा जा सकता है । इसका मतलब है कि पंखे की पहिया की गति मोटर की घूर्णी गति के समान है । इस प्रकार के फैन ड्राइव तंत्र के साथ, पंखे की गति भिन्न नहीं हो सकती है जब तक कि मोटर की गति समायोज्य न हो। एयर कंडीशनिंग स्वचालित रूप से तेज गति प्रदान करती है क्योंकि ठंडी हवा घनी होती है।

कुछ इलेक्ट्रॉनिक्स निर्माताओं ने बाहरी रोटर मोटर्स (स्टेटर रोटर के अंदर है) के साथ केन्द्रापसारक प्रशंसक बनाया है, और रोटर सीधे पंखे के पहिये (इम्पेलर) पर लगाया जाता है।

बेल्ट

शेव का एक सेट मोटर शाफ्ट और पंखे के पहिये के शाफ्ट पर लगाया जाता है, और एक बेल्ट मोटर से यांत्रिक ऊर्जा को पंखे तक पहुंचाता है।

पंखे की पहिया की गति पंखे के पहिये के व्यास तक मोटर के व्यास के अनुपात पर निर्भर करती है और इस समीकरण से प्राप्त की जा सकती है: ^[१०]

{डिस्प्लेस्टाइल rpm_ {प्रशंसक} = rpm_ {मोटर}, {bigg (} {frac {, D_ {मोटर}}} {D_ {प्रशंसक}}} {bigg)}}

बेल्ट से चलने वाले पंखे में पंखे की गति तब तक तय की जाती है जब तक कि बेल्ट (ओं) पर स्लिप न हो। बेल्ट स्लिपेज प्रति मिनट (आरपीएम) कई सौ क्रांतियों द्वारा प्रशंसक पहिया गति को कम कर सकता है।

परिवर्तनशील

चर ड्राइव के प्रशंसक हाइड्रोलिक या चुंबकीय कपलिंग (फैन व्हील शाफ्ट और मोटर शाफ्ट के बीच) का उपयोग कर सकते हैं जो चर गति की अनुमति देते हैं। प्रशंसक पंखे की गति को बनाए रखने के लिए पंखे की गति नियंत्रण को अक्सर स्वचालित प्रणालियों में एकीकृत किया जाता है।

पंखे की गति को अलग करने का एक वैकल्पिक तरीका पंखे को चलाने वाली मोटर की गति को नियंत्रित करने के लिए एक इलेक्ट्रॉनिक चर-गति ड्राइव का उपयोग करना है। यह मैकेनिकल कपलिंगों की तुलना में बेहतर समग्र ऊर्जा दक्षता प्रदान करता है, खासकर बहुत कम गति पर।

बियरिंग्स

बीयरिंग एक प्रशंसक का एक महत्वपूर्ण हिस्सा हैं। प्रशंसकों में आस्तीन-रिंग तेल बीयरिंग का बड़े पैमाने पर उपयोग किया जाता है। कुछ आस्तीन-रिंग बियरिंग को पानी से ठंडा किया जा सकता है। पंखे की गर्म गैसों के चलने पर वाटर-कूल्ड स्लीव बियरिंग का उपयोग अक्सर किया जाता है। गर्मी शाफ्ट के माध्यम से और तेल में आयोजित की जाती है, जिसे असर को रोकने के लिए ठंडा किया जाना चाहिए। लो-स्पीड प्रशंसकों के पास कठिन-से-पहुंच वाले स्थानों में बीयरिंग हैं, इसलिए वे ग्रीस-पैक बीयरिंग का उपयोग करते हैं।

कई टर्बो ब्लोअर या तो एक हवा असर या एक चुंबकीय असर का उपयोग करते हैं ।

प्रशंसक नम और वैन

फैन डैम्पर्स का उपयोग केन्द्रापसारक प्रशंसक में गैस के प्रवाह को नियंत्रित करने के लिए किया जाता है। उन्हें इनलेट साइड पर या फैन के आउटलेट की तरफ, या दोनों पर स्थापित किया जा सकता है। आउटलेट की तरफ डंपर्स एक प्रवाह प्रतिरोध लगाते हैं जो गैस प्रवाह को नियंत्रित करने के लिए उपयोग किया जाता है। इनलेट साइड (इनलेट वैन) पर डैम्पर्स को प्रशंसक इनलेट में भर्ती गैस या हवा की मात्रा को बदलकर गैस के प्रवाह को नियंत्रित करने के लिए डिज़ाइन किया गया है।

इनलेट डैम्पर्स (इनलेट वैन) पंखे में एयरफ्लो पैटर्न को प्रभावित करने की उनकी क्षमता के कारण प्रशंसक ऊर्जा के उपयोग को कम करते हैं।

पंखा का ब्लेड

पंखे के पहिए में एक हब होता है जिसमें कई पंखे ब्लेड लगे होते हैं। हब पर पंखे के ब्लेड को तीन अलग-अलग तरीकों से व्यवस्थित किया जा सकता है: आगे-घुमावदार, पिछड़े-घुमावदार या रेडियल।

फॉरवर्ड-घुमावदार

आगे-घुमावदार ब्लेड, जैसा कि चित्र 3 (ए) में, फैन व्हील के घुमाव की दिशा में वक्र। ये विशेष रूप से पार्टिकुलेट के प्रति संवेदनशील होते हैं और आमतौर पर केवल स्वच्छ-वायु अनुप्रयोगों जैसे एयर कंडीशनिंग के लिए निर्दिष्ट होते हैं। फॉरवर्ड-घुमावदार ब्लेड एक कम शोर स्तर और स्थिर दबाव में उच्च वृद्धि के साथ अपेक्षाकृत छोटे वायु प्रवाह प्रदान करते हैं।

पिछड़ा-घुमावदार

पिछड़े-घुमावदार ब्लेड, जैसा कि चित्र 3 (बी) में है, पंखे के पहिये के घूमने की दिशा के खिलाफ वक्र। छोटे ब्लोअर में पिछड़े-झुकाव वाले ब्लेड हो सकते हैं, जो सीधे होते हैं, घुमावदार नहीं। बड़े पिछड़े-झुके हुए / -क्युडर ब्लोअर में ब्लेड होते हैं जिनके बैकवर्ड कर्व्स एक एयरफ़ॉइल क्रॉस सेक्शन की नकल करते हैं, लेकिन दोनों डिज़ाइन अपेक्षाकृत किफायती निर्माण तकनीकों के साथ अच्छी ऑपरेटिंग दक्षता प्रदान करते हैं। इस प्रकार के ब्लोअर को कम से मध्यम कण भार के साथ गैस धाराओं को संभालने के लिए डिज़ाइन किया गया है ^[ वे आसानी से पहनने के संरक्षण के साथ फिट किए जा सकते हैं लेकिन कुछ ब्लेड वक्रता को ठोस बनाने के लिए प्रवण किया जा सकता है। बैकवर्ड घुमावदार पहियों को अक्सर आगे-घुमावदार समकक्षों से भारी होता है , क्योंकि वे उच्च गति पर चलते हैं और मजबूत निर्माण की आवश्यकता होती है।

पिछड़े घुमावदार प्रशंसकों में विशिष्ट गति की एक उच्च श्रेणी हो सकती है लेकिन अक्सर मध्यम विशिष्ट गति अनुप्रयोगों के लिए उपयोग किया जाता है- उच्च दबाव, मध्यम प्रवाह अनुप्रयोगों। बैकवर्ड-घुमावदार प्रशंसक रेडियल ब्लेड प्रशंसकों की तुलना में बहुत अधिक ऊर्जा कुशल होते हैं और इसलिए, उच्च शक्ति अनुप्रयोगों के लिए कम लागत के रेडियल ब्लेड वाले पंखे के लिए एक उपयुक्त विकल्प हो।

सीधे रेडियल

रेडियल ब्लोअर, जैसा कि चित्र 3 (सी) में, पहिए हैं जिनके ब्लेड हब के केंद्र से सीधे बाहर निकलते हैं। रेडियल ब्लेड वाले पहियों को अक्सर पार्टिकुलेट-लाइडेन गैस धाराओं पर उपयोग किया जाता है क्योंकि वे ब्लेड पर ठोस बिल्ड-अप के लिए सबसे कम संवेदनशील होते हैं, लेकिन उन्हें अक्सर अधिक शोर आउटपुट की विशेषता होती है। रेडियल ब्लोअर के साथ उच्च गति, कम मात्रा और उच्च दबाव आम हैं ^, और अक्सर वैक्यूम क्लीनर , वायवीय सामग्री संदेश प्रणालियों और इसी तरह की प्रक्रियाओं में उपयोग किया जाता है।
