| उत्पत्ति के प्लेस: | हांग्जो, चीन |
| ब्रांड नाम: | Tailian |
| प्रमाणन: | ISO,CE |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | लकड़ी के बक्से |
| प्रसव के समय: | भुगतान के 30-90 दिन बाद |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | एक महीने 1000 पीसीएस |
| प्रकार: | टर्बो | वजन: | 20-50kg |
|---|---|---|---|
| उत्पादन दर: | 75% | प्रमाणन: | ISO,CE |
| वोल्ट: | 220V / 380V / 440V | गारंटी: | 1 साल |
| आवेदन: | क्रायोजेनिक वायु पृथक्करण | उपयोग: | ऑक्सीजन |

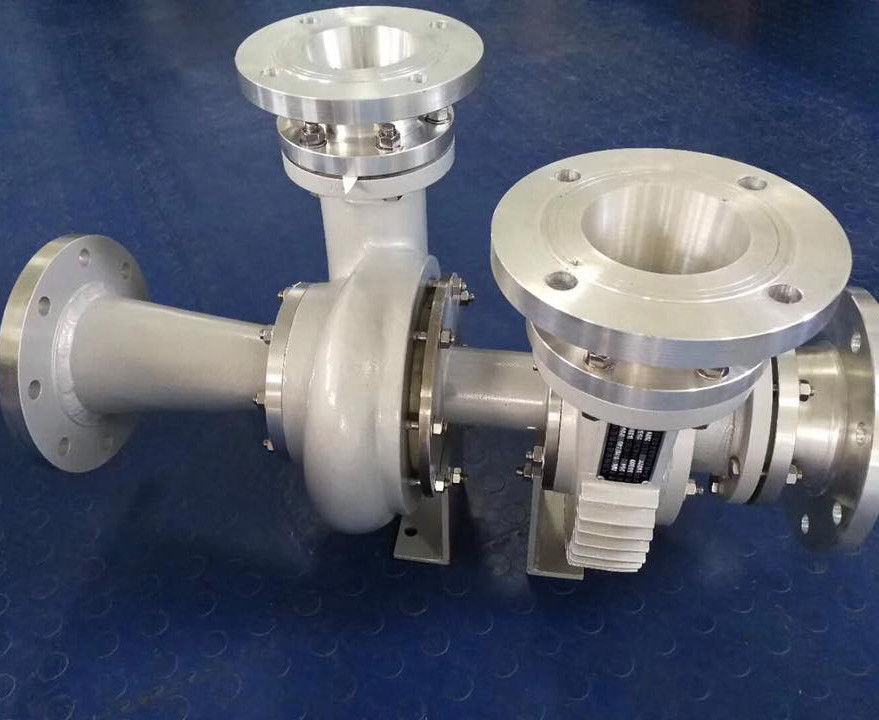

क्रायोजेनिक एयर सेपरेशन ऑक्सीजन कंसेंट्रेटर स्पेयर पार्ट्स टर्बो एक्सपेंशन टर्बाइन
1. वर्णन
वायु पृथक्करण इकाइयों को शुरू करने और शीतलता को कम करने के लिए शीतलता पैदा करने के लिए मशीन के अंदर एडियाबेटिक विस्तार का उपयोग करना है, इस प्रकार गर्मी संतुलन को स्थिर करना है।
विस्तारक एक mechine है कि जब गैस का विस्तार और अवसाद होता है, तो टर्बो गैस के तापमान को कम करने के लिए mechinical कार्य का उत्पादन करता है ताकि ऊर्जा प्राप्त हो सके। । एक्सपैंडर का उपयोग अक्सर क्रायोजेनिक उपकरण, जैसे कि तरल ऑक्सीजन संयंत्र, तरल नाइट्रोजन संयंत्र, आदि में किया जाता है।
2. आवेदन
कच्चे प्राकृतिक गैस में मुख्य रूप से मीथेन (सीएच 4 ), सबसे छोटा और सबसे हल्का हाइड्रोकार्बन अणु, साथ ही साथ एथेन (C 2 H 6 ), प्रोपेन (C 3 8 8 ), सामान्य ब्यूटेन ( n ) जैसी भारी मात्रा में भारी हाइड्रोकार्बन गैसें होती हैं। -सी ४ एच १० ), आइसोब्यूटेन ( आई- सी ४ एच १० ), पंचकोण और उससे भी उच्च -आणविक-द्रव्यमान हाइड्रोकार्बन। कच्ची गैस में विभिन्न मात्रा में एसिड गैसों जैसे कार्बन डाइऑक्साइड (सीओ 2 ), हाइड्रोजन सल्फाइड (एच 2 एस) और मेथेनेथिओल (सीएच 3 एसएच) और इथेनथियोल (सी 2 एच 5 एसएच) जैसे मर्कैप्टैन होते हैं ।
जब समाप्त उत्पादों ( प्राकृतिक-गैस प्रसंस्करण देखें ) में संसाधित किया जाता है , तो इन भारी हाइड्रोकार्बन को सामूहिक रूप से एनजीएल (प्राकृतिक-गैस तरल पदार्थ) के रूप में संदर्भित किया जाता है। एनजीएल के निष्कर्षण में अक्सर एक टर्बोप्रैंडर [7] और एक निम्न-तापमान आसवन स्तंभ (जिसे एक डिमेथेनाइज़र कहा जाता है) शामिल होता है जैसा कि चित्र में दिखाया गया है। डिमैनेटाइज़र को इनलेट गैस को पहले हीट एक्सचेंजर (एक कोल्ड बॉक्स के रूप में संदर्भित) में C51 ° C तक ठंडा किया जाता है, जो इनलेट गैस को आंशिक रूप से संघटित करता है। परिणामी गैस-तरल मिश्रण फिर एक गैस धारा और एक तरल धारा में अलग हो जाता है।
गैस-तरल विभाजक से तरल धारा एक वाल्व के माध्यम से बहती है और 62 बार से 21 बार (6.2 से 2.1 एमपीए) के एक निरपेक्ष दबाव से थ्रॉटलिंग विस्तार से गुजरती है , जो एक इंथेलेपिक प्रक्रिया है (यानी, एक निरंतर- थैलेपी प्रक्रिया) धारा in51 ° C से लगभग C81 ° C तक धारा के तापमान को कम करने के परिणामस्वरूप धारा विध्वंसकारी में प्रवेश करती है।
गैस-तरल विभाजक से गैस धारा टर्बोपाक्सैंडर में प्रवेश करती है, जहां यह 62 बार से 21 बार (6.2 से 2.1 एमपीए) के एक निरपेक्ष दबाव से एक आइसेंट्रोपिक विस्तार से गुजरती है जो गैस प्रवाह के तापमान को लगभग −51 ° C से लगभग कम करती है - 91 डिग्री सेल्सियस के रूप में यह आसवन भाटा के रूप में काम करने के लिए विध्वंसक में प्रवेश करती है ।
डिमेन्थेनाइज़र के शीर्ष ट्रे से तरल (लगभग )90 ° C पर) को कोल्ड बॉक्स के माध्यम से रूट किया जाता है, जहाँ इसे लगभग 0 ° C तक गर्म किया जाता है क्योंकि यह इनलेट गैस को ठंडा करता है, और फिर डिमेटेनाइज़र के निचले भाग में वापस आ जाता है। । डिमेन्थाइज़र के निचले खंड (लगभग 2 डिग्री सेल्सियस पर) से एक और तरल धारा कोल्ड बॉक्स के माध्यम से रूट की जाती है और लगभग 12 डिग्री सेल्सियस पर डीमेथेनाइज़र पर लौट आती है। वास्तव में, इनलेट गैस डिमैनेटाइज़र के निचले भाग को "रीबिल" करने के लिए आवश्यक ऊष्मा प्रदान करती है, और टर्बोपेसेन्डर डिमैनेटाइज़र के शीर्ष में भाटा प्रदान करने के लिए आवश्यक गर्मी को हटा देता है।
Han90 ° C पर डिमैथाइन्ज़र से ओवरहेड गैस उत्पाद को संसाधित गैस द्वारा प्राकृतिक उपभोक्ताओं को वितरण के लिए उपयुक्त गुणवत्ता वाली प्राकृतिक गैस संसाधित किया जाता है । इसे कोल्ड बॉक्स के माध्यम से रूट किया जाता है, जहां इसे गर्म किया जाता है क्योंकि यह इनलेट गैस को ठंडा करता है। फिर इसे टर्बोपेक्जेंडर द्वारा संचालित गैस कंप्रेसर में और वितरण पाइपलाइन में प्रवेश करने से पहले एक इलेक्ट्रिक मोटर द्वारा संचालित दूसरे चरण के गैस कंप्रेसर में संपीड़ित किया जाता है ।
डिमेन्थाइज़र से निचला उत्पाद भी कोल्ड बॉक्स में गर्म किया जाता है, क्योंकि यह इनलेट गैस को ठंडा करता है, इससे पहले कि यह एनजीएल के रूप में सिस्टम को छोड़ देता है।
| प्रकार | टर्बो |
| शर्त | नया |
| प्रयोग | ऑक्सीजन |
| आवेदन | क्रायोजेनिक वायु पृथक्करण |
| गारंटी | 1 साल |
| वोल्टेज | 220V / 380V / 440V |
| उत्पादन दर | 75% |
| प्रमाणीकरण | आईएसओ, सीई |
