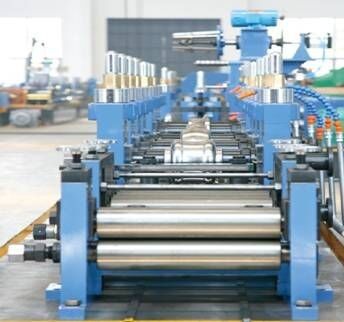

AISI304L / SUS316L ट्यूब मिल लाइन यूनिट OD Φ800-3041200mm कस्टम रंग में

AISI304L / SUS316L ट्यूब मिल लाइन यूनिट OD Φ800-3041200mm कस्टम रंग में

का संक्षिप्त परिचय और उद्धरण

स्टेनलेस स्टील वेल्डेड पाइप के लिए BG40 उच्च परिशुद्धता मशीन यूनिट

उत्पाद का विवरण

सारांश:

यह उपकरण विशेष रूप से -19-mm63.5 मिमी, -20.8-2.0 मिमी स्टेनलेस स्टील सीधे सीम वेल्डेड पाइप के लिए उपयोग किया जाता है। यह उच्च परिशुद्धता में परिष्कृत सामग्री द्वारा बनाया गया है और निश्चित लंबाई काटने की आरी से सुसज्जित है। मुख्य मशीन बनाने, वेल्डिंग, साइज़िंग और स्ट्रेटनिंग डिवाइस को स्थापित करती है। उपकरण की संरचना uncoiler से निश्चित लंबाई-कटिंग आरी तक है। रोलिंग गति पाइप व्यास और दीवार मोटाई की उपयुक्त सीमा के भीतर इसी समायोजित किया जा सकता है।

1. लागू सामग्री
2. सामग्री: AISI309, AISI321, AISI304L, SUS316L स्टेनलेस स्टील स्ट्रिप।
3. स्टील पट्टी की मोटाई: 0.8-2.0 मिमी
4. स्टील पट्टी की चौड़ाई: 60-200 मिमी (steel 0.2 मिमी)
5. स्टील के तार की आईडी: Φ450-steel550 मिमी
6. स्टील कॉइल के आयुध डिपो: -800-steel1200mm
7. अधिकतम वजन का तार: 1000kgs
8. प्रसंस्करण रेंज के स्टील पाइप:
9. आयुध डिपो: Φ19-.563.5 मिमी
10. दीवार की मोटाई: 0.8-2.0 मिमी (वर्ग और आयताकार पाइप mm1.5 मिमी)
11. लंबाई: 4-8 मी
12. उत्पाद (स्टील पाइप) प्रक्रिया प्रवाह:

कच्चे माल (स्टील का तार) iling uncoiling and कतरनी और बट-वेल्डिंग steel गाइडिंग डिवाइस □ बनाने और आकार देने ing TIG वेल्डिंग wel वेल्ड सीम के बाहर चमकती हुई गड़गड़ाहट □ ठंडा □ आकार देना □ मोटे तौर पर सीधा करना □ तय लंबाई कटिंग □ समाप्त पाइप □ रन-आउट टेबल।

1.5 मिलिंग की गति: 0-8 मीटर / मिनट

1.6 उत्पाद सटीकता: व्यास की अधिकतम सहिष्णुता। 0.10 मिमी

1.7Ar- आर्क वेल्डर: 600A

1.8 उपयोगकर्ता की आवश्यक सहायक उपकरण (केवल संदर्भ के लिए):

1. यांत्रिक उपकरण साइट: 30 मीटर × 4 मीटर (लंबाई × चौड़ाई)
2. कुल बिजली: 50KW
3. एयर कंप्रेसर का एक सेट (ग्राहक द्वारा तैयार, बाजार से खरीद)
4. वेल्डिंग उपकरण: टंगस्टन बार, टंगस्टन फिलामेंट, पॉलिशिंग व्हील।
5. मशीन को स्थापित करने के लिए उपकरण और उपकरण उठाना, एक भाग का अधिकतम वजन 5 टन है।
6. बिजली और वायु आपूर्ति। (380V / 220V 50HZ)

मुख्य घटकों का परिचय:

1. Uncoiler:

संरचना प्रकार: डबल-साइड 360aryrotary मैनुअल तंग का विस्तार करते हैं, जो स्टील के तार को वैकल्पिक रूप से खिलाते हैं और स्टील स्ट्रिप को संचायक में स्वतंत्र रूप से बनाते हैं।

लागू रेंज: 60-200mm स्टील पट्टी चौड़ाई, 0.8-2.0mm मोटाई, -800-:1200mm स्टील का तार आयुध डिपो, Φ450-Φ550mm स्टील का तार आईडी, Max.1000kgs स्टील का तार वजन।

2. बाल काटना और बट-वेल्डिंग मशीन, जो डबल स्टील कॉइल का बीमा करती है, जो तेजी से और फिर एक साथ वेल्डिंग करती है और वेल्ड सीम को समतल करती है।

3. बनाने, वेल्डिंग और नौकरशाही का आकार घटाने इकाई:

4. खिला और समतल डिवाइस:

1. प्रपत्र: ऊपर और नीचे के रोल को स्ट्रिप स्टील को सीधा करने के लिए निष्क्रिय स्तर पर रखा जाता है, इससे पहले कि यह इकाई बनाने में खिलाया जाता है।
2. मार्गदर्शक रोल: चार रोलर्स
3. डिवाइस बनाने:

मुख्य रूप से लगभग मिल-स्टील की पट्टी और वेल्ड सीम को नियंत्रित करना।

ए। क्षैतिज रोल स्टैंड:

मात्रा: 7

संरचना: 45 # कास्ट स्टील, डबल हाउसिंग, साइड में बदलते रोल

क्षैतिज रोल के शाफ्ट का व्यास: mm45 मिमी, सामग्री: 42 क्रॉ

ख। कार्यक्षेत्र रोल स्टैंड:

मात्रा: 9 (एक मार्गदर्शक रोल स्टैंड सहित)

प्रकार: निष्क्रिय रोटेशन

ऊर्ध्वाधर रोल के शाफ्ट का व्यास: mm30 मिमी, सामग्री: 40Cr

सी। समायोजन विधि: एकल सर्पिल पोल मैनुअल समायोजन

घ। स्थापना के लिए बिस्तर का एक सेट

(3) मार्गदर्शक extruding और वेल्डिंग स्क्रैपिंग तंत्र:

ए। गाइड सी रोल का एक सेट पाइप सीम की दिशा को नियंत्रित करने के लिए पाइप सीम को फ्लैट और सीधे एक्सट्रूज़न रोलर्स में प्रवेश करने के लिए।

ख। सफल वेल्डिंग का एहसास करने के लिए वेल्ड सीम को नियंत्रित करने के लिए extruding रोल स्टैंड के दो सेट।

सी। वेल्ड सीम के बाहर स्क्रैपिंग के लिए स्क्रेपर फ्रेम के दो सेट

(4) आकार देने वाला उपकरण: वेल्डिंग के बाद मुख्य रूप से ठीक आकार देने वाला पाइप और आकार की सटीकता को नियंत्रित करता है। क्षैतिज रोल स्टैंड के प्रत्येक 5 सेट, वर्टिकल रोल स्टैंड, गियरबॉक्स शाखा के तीन सेट (डबल कनेक्शन), और यूनिवर्सल शाफ्ट के 10 सेट। (उपकरण बनाने के समान संरचना)

(5) मोटे तौर पर सीधे मशीन फ्रेम:

ए। उपयोग: यह मुख्य रूप से तैयार पाइप के लगभग सीधा करने के लिए उपयोग किया जाता है।

ख। प्रपत्र: तुर्क का सिर एक प्रकार

सी। नौकरशाही का आकार घटाने मशीन के साथ एक स्थापना बिस्तर।

(६) मुख्य ड्राइविंग सिस्टम: मुख्य इकाई मुख्य मोटर द्वारा मुख्य रेड्यूसर से जुड़ी होती है और गियरबॉक्स शाखाओं को बिजली पहुंचाती है, फिर गियरबॉक्स शाखाएं क्षैतिज रोल फ्रेम पर ऊपरी और नीचे शाफ्ट को ड्राइव करती हैं।

ए। मास्टर मोटर: YCT श्रृंखला, AC 30KW, एक सेट

ख। यूनिवर्सल ट्रांसमिशन शाफ्ट 11 पीसी

2.5 वायवीय ट्रैकिंग काटने देखा:

(1) काटने की विधि: वायवीय ट्रैकिंग और स्वचालित काटने

(2) काटने की मोटाई: .80.8-2.0 मिमी

(3) कटिंग आयुध डिपो: -19-mm63.5 मिमी

(4) काटने की लंबाई: 4-8 मी

(5) मोटर काटना: 5.5KW

(6) काटना सहिष्णुता: mm10 मिमी

(7) Ar-arc वेल्डर: 600A (TIG सिस्टम)

2.6 समाप्त पाइप गुजर कन्वेयर: (रन-आउट तालिका)

साइडिंग सिग्नल सिस्टम से सुसज्जित वेल्डेड फ्रेम संरचना

3. मुख्य उपकरणों और कीमत:

1) कुंडल कार (डबल साइड मैनुअल विस्तार)

2) मुख्य मशीन (बनाने, वेल्डिंग, चमकाने, आकार देने,

3) वायवीय ट्रैकिंग काटने देखा

4) रन-आउट टेबल

5) इलेक्ट्रिक कंट्रोल सिस्टम (सीमेंस)

6) पैकिंग खर्च

4. नोट:

(1) वेल्डेड पाइप के लिए रोल को ग्राहक द्वारा प्रदान किए गए प्रकार और विनिर्देश के अनुसार अतिरिक्त रूप से आदेश दिया जाएगा।

सामग्री: Cr12Mov

(2) बिक्री अनुबंध पर हस्ताक्षर करते समय, हम निम्नलिखित व्यय पर चर्चा करेंगे: दो व्यक्तियों की आवश्यकता है, खरीदार को वीजा, वापसी टिकट, भोजन और आवास और व्यक्ति / वेतन के लिए दिन का शुल्क देना चाहिए।

(3) कंटेनरों की आवश्यक मात्रा: 2 * 40HQ और 1 * 20GP कंटेनर

(4) डिलीवरी की तारीख: 120 दिन बाद कुल मूल्य का 30% प्राप्त करने के बाद।

(5) भुगतान की शर्तें: एस / सी पर हस्ताक्षर करने के बाद 30% का भुगतान किया जाना चाहिए, और डिलीवरी से पहले शेष 70%।
