जस्ती स्टील पट्टी वेल्डेड पाइप मिल लाइन

चीन जस्ती स्टील पट्टी वेल्डेड पाइप मिल लाइन आपूर्तिकर्ता
जस्ती स्टील पट्टी वेल्डेड पाइप मिल लाइन आपूर्तिकर्ता जस्ती स्टील पट्टी वेल्डेड पाइप मिल लाइन आपूर्तिकर्ता

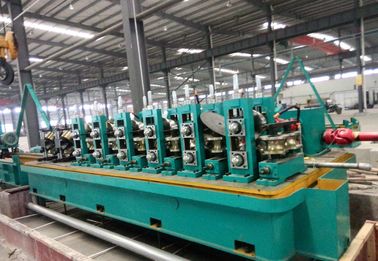

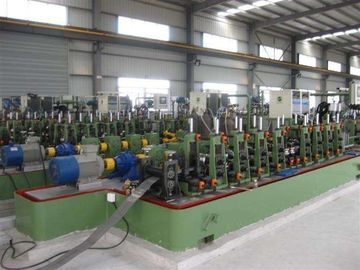

बड़ी छवि :  जस्ती स्टील पट्टी वेल्डेड पाइप मिल लाइन

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tailian
मॉडल संख्या: ZG50

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1set
मूल्य: Negotiation
पैकेजिंग विवरण: मानक पैकिंग निर्यात करें
प्रसव के समय: 90days
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 50 सेट
Contact Now
विस्तृत उत्पाद विवरण
सामग्री: गर्म या ठंडा लुढ़काया इस्पात पट्टी स्टील पट्टी की मोटाई: 1.0-2.65mm
स्टील पट्टी की चौड़ाई: 60-160mm स्टील कॉइल की आईडी: Φ450-Φ550mm
स्टील कॉइल के ओडी: Φ800-Φ1200mm अधिकतम वजन कुंडल: 2000kgs
स्टील पाइप के ओडी: Φ19-Φ50.8mm स्टील पाइप की लंबाई: 4-8m

1. उत्पाद का विवरण
1.1 सारांश:
यह उपकरण विशेष रूप से 19-Φ50.8 मिमी, δ1.0-2.65 मिमी उच्च आवृत्ति सीधे वेल्डेड पाइप और इसी स्क्वायर पाइप और विशेष आकार के पाइप (δ≤2.5 मिमी) के उत्पादन के लिए उपयोग किया जाता है। उपकरण की संरचना uncoiler से निश्चित लंबाई काटने देखा है। रोलिंग गति को पाइप व्यास और दीवार मोटाई की उपयुक्त सीमा के भीतर संगत रूप से समायोजित किया जा सकता है।
1.2 लागू सामग्री:

(1) गर्म या ठंडा लुढ़काया इस्पात पट्टी

(2) सामग्री: कम कार्बन स्टील, कम मिश्र धातु इस्पात, जस्ती इस्पात पट्टी

(3) स्टील पट्टी की मोटाई: 1.0-2.65 मिमी

(4) स्टील पट्टी की चौड़ाई: 60-160 मिमी

(5) स्टील कॉइल की आईडी: Φ450-Φ550 मिमी

(6) स्टील कॉइल के ओडी: Φ800-Φ1200 मिमी

(7) अधिकतम वजन कुंडल: 2000 किलो
1.3 प्रसंस्करण स्टील पाइप की आयाम सीमा:

(1) ओडी: Φ19-Φ50.8 मिमी

(2) दीवार की मोटाई: 1.0-2.65 मिमी (वर्ग पाइप और विशेष आकार के पाइपδ≤2.5 मिमी)

(3) लंबाई: 4-8 एम
1.4 उत्पाद (स्टील पाइप) प्रक्रिया प्रवाह:
कच्ची सामग्री (स्टील कॉइल) → uncoiling → कतरन और बट वेल्डिंग → सामग्री जमा → गैर शक्ति leveling → मिल बनाने → उच्च आवृत्ति वेल्डिंग → वेल्ड सीम के बाहर burrs हटाने → ठंडा → आकार → मोटे तौर पर सीधे → निश्चित लंबाई काटने → रन-आउट टेबल
1.5 मिलिंग की गति: 20-80 एम / मिनट
1.6 उच्च आवृत्ति विद्युत शक्ति: 200 किलोवाट (ठोस राज्य)
1.7 सलाह दी गई उपयोगकर्ता के आवश्यक सामान (केवल संदर्भ के लिए):

(1) मैकेनिकल उपकरण साइट: 40 एम × 4.5 एम (लंबाई × चौड़ाई)

(2) विद्युत उपकरण साइट: 6 एम × 3 एम (लंबाई × चौड़ाई)

(3) मशीन इकाई नींव आधार (आपूर्तिकर्ता के आधार ड्राइंग देखें)

(4) 5 टन ओवरहेड क्रेन के दो सेट

(5) बिजली की आपूर्ति:

ए। उपकरण मोटर: 132 किलोवाट + 7.5 किलोवाट + 15 किलोवाट + 15 किलोवाट = 16 9.5 किलोवाट

ख। उच्च आवृत्ति बिजली: 200 किलोवाट (ठोस राज्य)

(6) देखा गया ट्रैकिंग के लिए ब्लेड (डिस्क) देखा, ग्राहक की आवश्यकता के अनुसार निर्देश पुस्तिका और मात्रा के अनुसार विनिर्देश।

(7) वेल्डिंग पाइप के लिए चुंबकीय बार (इम्पीडर कोर), पाइप बनाने के आकार के अनुसार खरीद।

(8) पाइप-वेल्डिंग मशीन शीतलन के लिए Φ2 ", 32 एम उच्च दबाव पंप का एक सेट।

(9) पाइप-वेल्डिंग मशीन के लिए ठंडा पानी पूल का एक सेट, पानी पाइप, पानी के दबाव मीटर और वाल्व के साथ मात्रा 30 एम 3 । (साइट पर स्थापना करते समय आकार और मात्रा तय करें, बाजार से खरीद लें)

(10) मशीन यूनिट इलेक्ट्रिक सर्किट। संयोजन से पहले, सर्किट उच्च आवृत्ति कमरे के विद्युत कैबिनेट तक पहुंच जाना चाहिए। उच्च नियंत्रण आवृत्ति कक्ष के लिए समग्र नियंत्रण तालिका और बटन स्टेशन के लिए इलेक्ट्रिक कनेक्शन। (साइट पर स्थापना करते समय आकार और मात्रा तय करें, बाजार से खरीद लें)

(11) मशीन इकाई के लिए उच्च आवृत्ति कमरा। ग्राहक के लेआउट के अनुसार जमीन या अटारी को अपनाना।

(12) वायु कंप्रेसर का एक सेट। (बाजार से खरीद)

(13) मशीन स्थापित करने के लिए उपकरण और टूलिंग उठाना, एक भाग का अधिकतम वजन 5 टन है।
2. मुख्य घटकों का परिचय:
2.1 अनोइलर:

संरचना का प्रकार: डबल-साइड 180ºrotary मैनुअल तंग का विस्तार करता है, जो वैकल्पिक रूप से स्टील कॉइल को खिलाने का बीमा करता है और स्टील स्ट्रिप को स्वतंत्र रूप से जमा करने में सक्षम बनाता है।

लागू सीमा:

स्टील पट्टी चौड़ाई: 60-160 मिमी

मोटाई: 1.0-2.65 मिमी

स्टील कॉइल ओडी: Φ800-Φ1200 मिमी

स्टील कॉइल आईडी: Φ450-Φ550 मिमी

स्टील कॉइल वजन: अधिकतम 2000000 किलो

2.2 शीयरिंग और बट-वेल्डिंग मशीन, जो डबल स्टील को तेज और फिर वेल्डिंग और लेवलिंग वेल्ड सीम बीमा करती है
2.3 संचयक:

(1) संरचना: स्वचालित भोजन और वितरण प्रणाली के साथ पिंजरे प्रकार प्लेट वेल्डेड हिस्सा।

(2) समायोजन विधि: मैनुअल सर्पिल समायोजन।

(3) मात्रा जमा करना: 150-300 एम।
2.4 बनाने, वेल्डिंग और आकार बदलने इकाई:

(1) फ़ीड लेवलिंग डिवाइस:

ए। टाइप: स्टील स्ट्रिप्स को बनाने के लिए स्ट्रिप्स स्टील को लेवलिंग के लिए 9 रोल निष्क्रिय रूप से स्तरित होते हैं।

ख। गाइडिंग रोल: एक जोड़ी

(2) डिवाइस बनाने:

मुख्य रूप से मोटे तौर पर मिल बनाने वाली इस्पात पट्टी और वेल्ड सीम को नियंत्रित करना।

ए। क्षैतिज रोल स्टैंड:

मात्रा: 7

संरचना: किनारे स्टील, डबल हाउसिंग, पक्ष में रोल बदलना

क्षैतिज रोल के शाफ्ट का व्यास: Φ 60 मिमी , सामग्री: 42 सेमीो
ख। लंबवत रोल स्टैंड: (लंबवत रोल समूह सहित)

मात्रा: 7

टाइप: निष्क्रिय रोटेशन

लंबवत रोल के शाफ्ट का व्यास: Φ 35 मिमी , सामग्री: 45 # स्टील

सी। ड्राइव गियर बॉक्स

मात्रा: 7

संरचना: सर्पिल बेवल गियर, बेलनाकार गियर

सामग्री: आवरण: क्यूटी 50, गियर: 20 सीआरएमएनटीआई और 40 सीआर, इनपुट और आउटपुट शाफ्ट: 40 सीआर

ड्राइव ट्रांसमिशन: जीप ऑटो 212 सार्वभौमिक ट्रांसमिशन शाफ्ट के 14 सेट

घ। स्थापना के लिए बिस्तर का एक सेट
(3) गाइडिंग extruding और वेल्डिंग स्क्रैपिंग उपकरण गाइडिंग:

ए। पाइप सीम को सीधे और सीधे घुमावदार रोलर्स में प्रवेश करने के लिए पाइप सीम की दिशा को नियंत्रित करने के लिए गाइड रोल स्टैंड का एक सेट।

ख। सफल वेल्डिंग का एहसास करने के लिए वेल्ड सीम को नियंत्रित करने के लिए रोल स्टैंड निकालने का एक सेट।

सी। वेल्ड सीम के बाहर स्क्रैपिंग के लिए स्क्रैपर फ्रेम के दो सेट

घ। मशीन बनाने के साथ स्थापना बिस्तर

(4) पानी शीतलन उपकरण का एक सेट।

(5) आकार का आकार: वेल्डिंग के बाद मुख्य रूप से ठीक आकार देने वाली पाइप और आकार सटीकता को नियंत्रित करना। क्षैतिज रोल स्टैंड, लंबवत रोल स्टैंड और ड्राइव गियरबॉक्स के प्रत्येक 6 सेट, सार्वभौमिक शाफ्ट के 12 सेट। (डिवाइस बनाने के समान संरचना)

(6) मशीन फ्रेम काफी हद तक सीधा:

ए। प्रकार: तुर्क का सिर प्रकार, 4 दो तरफ रोल करता है

ख। मुख्य मशीन आकार के साथ एक स्थापना बिस्तर।

(7) ड्राइविंग सिस्टम: मुख्य इकाई मुख्य मोटर द्वारा मुख्य कमी से जुड़ी हुई है और गियरबॉक्स शाखाओं को बिजली ट्रांसमिट करती है, फिर गियरबॉक्स शाखाएं क्षैतिज रोल फ्रेम पर ऊपरी और नीचे शाफ्ट ड्राइव करती हैं।

ए। मुख्य मोटर: जेड 4 श्रृंखला, डीसी 132 किलोवाट एक सेट

ख। मुख्य reducer: ZLY श्रृंखला (चार शाफ्ट समाप्त होता है) एक सेट

2.5 कंप्यूटर नियंत्रित ट्रैकिंग काटने देखा:

  1. काटना विधि: कंप्यूटर नियंत्रित ट्रैकिंग और स्वचालित काटने
  2. मोटाई काटना: δ1.0-2.65 मिमी

(3) ओडी काटना: Φ19-Φ50.8 मिमी

(4) लंबाई काटना: 4-8 एम

(5) सहिष्णुता काटना: ± 3 मिमी

(6) मोटर काटना: एसी 15 किलोवाट ग्रेड -2

(7) ड्राइविंग मोटर: डीसी 15 किलोवाट

2.6 समाप्त पाइप कन्वेयर: (रन-आउट टेबल)

आकार सिग्नल सिस्टम से लैस वेल्डेड फ्रेम संरचना

2.7 उच्च आवृत्ति बिजली: 200 किलोवाट (ठोस राज्य)
लागू बिजली की आपूर्ति 380V / 220V 50HZ

संरचना का प्रकार uncoil डबल पक्ष
अनकिल की स्टील पट्टी चौड़ाई 60-160mm
Uncoil की मोटाई 1.0-2.65mm
स्टील कॉइल ओडी Φ800-Φ1200mm
स्टील कॉइल आईडी Φ450-Φ550mm
स्टील कॉइल वजन अधिकतम 2000 किलो
मात्रा जमा करना 150-300m
शक्ति 380 / 220V 50 हर्ट्ज
